分光片PBS偏振分光膜-應用：(用于DVD/VCD激光讀取頭)。
消偏振分光鏡(用于DVD/VCD激光讀取頭)
波 長： 640~670nm
反 射 率： 入射角19±5° Tp=Ts=24% |Tp-Ts|≤4%
相 位： Tp-Ts=0°±10
反射波前：λ/4 （P-V） （表面鍍膜 ）
透射波前：λ/8 （P-V）
平 行 度：±3', 光潔度： 60-40（S/D）
寬入射角寬光譜偏振分束鏡（PBS）：
應用于DLP/LCoS投影顯示。
偏振分束鏡(入射角45度)：
PBS-001：400-700nm，Rs＞99%，TpAve＞96%
PBS-002：450-680nm，Rs＞99%，TpAve＞97%
PBS-003：650-900nm，Rs＞99%，TpAve＞97%
PBS-004：630nm，Rs＞99.5%，Tp＞98%
PBS-005：450-750nm，Rs＞99%，TpAve＞95%
偏振分光片：
Tp≥92%，Rs≥95%
應用：光學儀器，光通信

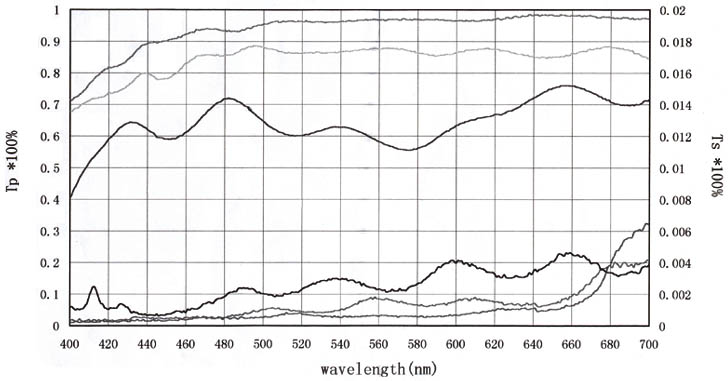

寬入射角寬光譜偏振分束鏡（PBS）：
波前偏差：λ/4 , 光潔度：40/20
消光比：Tp/Ts>500:1,Tp>90%,Rs>99.8%
出射光束偏轉：
0°±5′（Tp），90°±5′（Rs）
入射光入射角：0°±2°
鍍膜要求：四個直角通光面上鍍多層增透膜，R≤0.25%
DVD光學讀數頭及配套偏振分光鏡：
650nm+/-10nm Tp>90%
780nm+/-20nm Ts=50%+/-7%
650nm+/-10nm Tp=50%+/-5%
780nm+/-10nm Tp>90%；Ts>90%
消偏振分束鏡(入射角45度) ：
S-and P-deviation ＜±5%
plate metal and dielectric
NPBS-001：450-650nm，1/1±5%，＜10
NPBS-002：400-700nm，1/1±5%，＜10
NPBS-003：700-900nm，1/1±5%，＜8
Prism metal and dielectric
NPBS-004：450-650nm，1/1±5%，＜8
NPBS-005：400-700nm，1/1±5%，＜8
NPBS-006：700-900nm，1/1±5%，＜8
偏振分光膜系列
主要應用于單波長激光系統（平板型）的偏振分束方面以及根據客戶要求提供寬波段范圍（立方型）的偏振分光激光系統。
|
